RECONSTITUIÇÃO DO TRAÇADO DA ESTRADA DE FERRO MUZAMBINHO

Maria Lúcia Prado Costa

Maria de Lujan Seabra de Carvalho Costa

Pedro Henrique Lacerda



O patrimônio ferroviário brasileiro hoje é objeto de proteção federal no Brasil.

A lei federal n. 11.483/2007 trouxe o conceito de Memória Ferroviária, como uma nova forma de acautelamento e proteção que não o tombamento stricto sensu. Ao dispor sobre a revitalização do setor ferroviário, a lei atribuiu ao Instituto do Patrimônio Histórico e Artístico Nacional (IPHAN), a tarefa de preservação e difusão da Memória Ferroviária.

Na esteira desta lei, a Portaria n. 407/2010 do Instituto Nacional do Patrimônio Histórico e Artístico Nacional (IPHAN) dispôs sobre o estabelecimento dos parâmetros de valoração e procedimento de inscrição desses bens na Lista do Patrimônio Cultural Ferroviário, visando à proteção da memória ferroviária. (IPHAN, 2015).

Vários críticos contestaram a imposição do patrimônio ferroviário como patrimônio cultural. Entre eles, destaca-se o próprio IPHAN, conforme demonstrado na dissertação de mestrado profissional do órgão, elaborada por Lucas Neves Prochnow, intitulada “O Iphan e o patrimônio ferroviário: a memória ferroviária como instrumento de preservação” (2014). O texto analisa a Memória Ferroviária como própria da “época de crise dos monumentos e de novos patrimônios‘. (PROCHNOW, 2014)

Apesar da polêmica, o tema sugere que a valoração da memória ferroviária exige mais do que o levantamento e proteção dos bens materiais eventualmente remanescentes desse modal de transporte e de toda a cultura imaterial emanada deste patrimônio. Neste sentido, é fundamental que se recupere também o contexto no qual ele foi implementado.

O exercício ora apresentado compreende a releitura de uma monografia de 1985 sobre a Estrada de Ferro Muzambinho (1887-1910) no contexto do desenvolvimento ferroviário sul-mineiro (1870-1910), de uma das autoras[1]. Tal revisitação se faz associada à reconstituição de seu traçado a partir de algumas pranchas de mapas do Album Chorographico Municipal do Estado de Minas Geraes (1927).

A possibilidade de interface entre tal monografia e a cartografia do Album decorre de que, apesar de datado de 1927, a divisão político-administrativa por ele adotada remonta a 1911, ano seguinte ao da encampação da Estrada de Ferro Muzambinho pelo Estado e imediato arrendamento à Cia. de Viação Sapucahy. A instalação da última estação da Muzambinho foi em 1909 – estação de Tuiuty em Monte Belo, em data, portanto, bastante próxima à da cartografia adotada no Album Chorographico. Há de se lembrar que a partir do momento que a Viação Sapucahy fez tal encampação passou a denominar-se Cia. de Estrada de Ferro Federais Brasileiras “Rede Sul Mineira” (LIMA, 1934, p. 99). É com tal denominação que os trilhos da antiga Estrada de Ferro Muzambinho figuram no Album Chorographico.

A monografia ora revisitada argumentava que a história da Estrada de Ferro Muzambinho estava entrelaçada à das demais estradas de ferro que ao final do século XIX disputavam o Sul de Minas: Estrada de Ferro Rio Verde (mais tarde Minas and Rio Railway Company), Estrada de Ferro Sapucaí e Estrada de Ferro Mogiana. Em razão deste raciocínio, adotara-se como marco inicial de estudo o ano de 1870, data dos primeiros debates parlamentares sobre o tema. A tese central defendida na monografia foi refutar a idéia, então prevalecente na historiografia, de que a expansão ferroviária da década de 90 do novecentos da região do Sul de Minas teria sido promovida pela expansão cafeeira sulina do mesmo período.

Ao contrário, argumentou-se que a implementação de ferrovias no sul de Minas foi anterior à expansão cafeeira de 1890 e não se pode atribuir a esta, pelo menos sem reservas, o notável desenvolvimento das linhas ferroviárias da região entre 1891 e 1897. Assim, também não se pode atribuir este "boom" ferroviário dos anos 90 à ascensão política da coligação centro-sul, uma vez que ela se deu, pelo menos em termos de governo do Estado, quando a expansão dos trilhos ferroviários já estava estagnada, em função da crise econômica provocada pela queda do café no mercado internacional. (COSTA, 1985).

O estudo também evidenciou acirrada discussão entre projetos geopolíticos distintos em torno dos projetos ferroviários: a vinculação do Sul de Minas ao Rio de Janeiro – então capital do Império – ou ao estado de São Paulo.

A monografia sobre a Cia. Estrada de Ferro Muzambinho conseguiu, dentro de suas limitações, demonstrar que o objetivo de encaminhar a produção dessas áreas para o Rio de Janeiro não veio a se concretizar. Evidenciou ainda que o fracasso desse projeto deveu-se não só à relativa fragilidade do potencial exportador da região e à forma como se organizaram as empresas ferroviárias estruturalmente dependentes do poder público, mas principalmente à supremacia da Cia. Estrada de Ferro Mogiana, sediada em Campinas/SP, na absorção do movimento comercial do sul de Minas.

Nas fontes consultadas à época da monografia (1985), não se identificaram documentos com o traçado integral da Estrada de Ferro Muzambinho, em base cartográfica minimamente segura. Em razão dessa precariedade não era possível localizar com exatidão as estações. A este fato acresceram-se a constante mudança de toponímia de algumas estações e municípios e ainda a inundação de parte do território estudado pela construção da Usina Hidrelétrica de Furnas  (1957).

A recuperação do traçado da linha central da Estrada de Ferro Muzambinho e do seu ramal de Campanha agora é possível com base nos mapas do Album já referido. Para reconstrução do traçado foi necessário, portanto, localizar espacialmente nas pranchas desta obra, as estações da E. F. Muzambinho conforme listadas no livro de Vasco de Castro Lima, “A Estrada de Ferro Sul de Minas 1884-1934” – cimélio que embasou a monografia de 1985.

Levantaram-se ainda na página eletrônica Estações Ferroviárias informações sobre a situação no tempo presente das estações da Estrada de Ferro Muzambinho, sob o aspecto do patrimônio histórico.

O resultado desta prospecção é apresentado no Quadro 1 que traz as estações da estrada principal e no Quadro 2 que lista as unidades do ramal de Campanha da mesma ferrovia. Tais linhas férreas não se interceptavam.

Quadro 1 – Estações da Estrada de Ferro Muzambinho

Estação segundo Vasco de Castro Lima (1934)

Localização no Album Chorographico [1927)

Localização e situação atual

Data da Inauguração

Flora

Estação do município de Três Corações

Estação demolida. Município de Três Corações

1896

Varginha

Estação na sede do município de Varginha

Restaurada. Município de Varginha

1892

Batista de Melo (ao inaugurar-se chamava-se “Fluvial”). Foi também chamada de Esaú

Estação Batista de Melo no município de Varginha na margem direita do rio Verde. Fluvial aparece como povoado na margem esquerda do mesmo rio, já no município de Eloy Mendes.

Inundada pela represa de Furnas

1893

Espera

Estação do município de Três Pontas

Inundada pela represa de Furnas (1960)

1895

Pontalete (ao inaugurar-se chama-se “Pontal”)

Sede do distrito de Martinho Campos no município de Três Pontas

Inundada pela represa de Furnas (1960)

1895

Josino de Brito

Estação no município de Campos Gerais

Inundada pela represa de Furnas (1960)

1909

Fama

Estação na sede do distrito de Fama, município de Alfenas

Inundada pela represa de Furnas (1960)

1896

Gaspar Lopes

Estação no município de Alfenas

Estação Demolida

1897

Harmonia

Estação no município de Alfenas

Estação Demolida

1897

Areado

Estação no município de Areado

Inundada pela represa de Furnas (1960)

1897

Movimento

Estação no município de Areado

Estação Demolida

1908

Engenheiro Trompowsky

Estação no distrito de São Joaquim da Serra Negra do município de Alfenas

Estação desativada situada na Usina Monte Alegre.São Joaquim da Serra Negra Negra hoje é o município de Alterosa

1909

Tuiutí (ao inaugurar-se chamava-se “Monte Belo”)

Tuiuty era estação do distrito de Monte Belo do município de Muzambinho.

Município de Monte Belo. Estação restaurada sem vínculo com a fachada original

1909

Fonte: LIMA, 1934, p. 249; MINAS GERAIS; FUNDAMAR, 2015; ESTAÇOES FERROVIÁRIAS, 2015.

Elaboração: Autores, 2015

 Quadro 2 – Ramal de Campanha da Estrada de Ferro Muzambinho

Estação segundo Vasco de Castro Lima (1934)

Localização no Album Chorographico (1927)

Localização e situação atual segundo Estações Ferroviárias

Data da Inauguração

Freitas – estação da Estrada de Ferro Minas e Rio

Distrito de Caxambu do município homônimo

Estação abandonada. Município de Soledade de Minas

1884

Olimpio Noronha (antiga S. Catarina)

S. Catarina era povoado do município de Christina

Estação desativada. Município de Olímpio Noronha

1908

Bias Fortes

Distrito de Lambary do município de Águas Virtuosas

Estação demolida. O distrito de Lambary hoje é o município de Jesuânia

1894

Lambari

Sede do município de Águas Virtuosas

Águas Virtuosas hoje é o município de Lambari

1894

Nova Baden

Povoado do distrito-sede do município de Águas Virtuosas.

Estação ainda existe (2004) no Parque Estadual de Nova Baden (1974), município de Lambari

1901

Cambuquira

Estação na sede do município de Cambuquira

Estação demolida e substituída por outra já desativada

Município de Cambuquira.

1894

Campanha

Estação na sede do município de Campanha

Estação restaurada em 2014. Município de Campanha

1895

Fonte: LIMA, 1934, p. 249; MINAS GERAIS; FUNDAMAR, 2015.

Elaboração: Autores, 2015

A partir dos dados acima se reconstituiu cartograficamente o traçado da Estrada de Ferro Muzambinho, tendo como fonte os mapas do Album Chorographico. Além dos municípios que sediaram as estações foi necessário inserir outros territórios que abrigavam os trilhos que as interligavam.

A restituição do traçado da Estrada de Ferro e localização de suas estações foi baseada no escaneamento dos mapas para o formato de imagem .jpeg. Posteriormente, o processamento foi realizado através do software ArcGis 9.3 com o georreferenciamento de todos os mapas necessários para a interligação dos trechos ferroviários. O sistema adotado foi GCS (Sistema de Coordenadas Geográficas), uma vez que, o grid de coordenadas na planta é o GSM (graus, minutos, segundos). Após, foi realizado o recorte da imagem nas extensões de interesse de cada mapa, extraindo-se as partes sem informação geográfica e permanecendo as partes relevantes para o tema. Em seguida foram criados arquivos vetoriais na extensão .shp (shapefile) das camadas de Estação e Estrada de Ferro para vetorizar essas feições nas imagens georreferenciadas. No encarte apresentado, foi realizada a sobreposição da bacia da Usina Hidrelétrica de Furnas, fornecida pelo Instituto Mineiro de Gestão das Águas (IGAM) em relação às estações e parte da estrada de ferro que fora alagada. Após a identificação das 20 estações citadas nos quadros acima foi elaborado um layout final contendo estas informações na escala de 1:2.000, no formato A2.

Ressalta-se que o mapeamento não possui precisão para fins de cálculo de área e distância. A intenção do mapeamento é reconstituição do traçado da Estrada de Ferro Muzambinho a fim de compreender sua espacialização nos municípios e a localização das suas estações. Em virtude, entrentanto, da inexistência de geotecnologia da data do mapeamento realizado, nos anos 20, há de se considerar o Album Chorographico trabalho de expressa riqueza geográfica.

Dos desenhos a bico de pena que ilustram as pranchas dos municípios estudados, apenas as de Três Corações e Cambuquira faziam menção, no croqui das respectivas manchas urbanas, à localização de suas estações ferroviárias.

Conclusão

A recomposição cartográfica do traçado da linha principal e do ramal da Estrada de Ferro Muzambinho através dos mapas do Album Chorographico Municipal do Estado de Minas Gerais (1927) mostrou-se exeqüível do ponto de vista técnico. Pelo exemplo do exercício aqui apresentado, conclui-se que há possibilidade de recomposição dos traçados de outras ferrovias que cortaram o território do estado nas primeiras décadas do século XX.

Quanto à preservação deste patrimônio ferroviário da E. F. Muzambinho, das 20 estações, apenas as de Varginha e a de Campanha estão “restauradas” no tempo presente, segundo o site Estações Ferroviárias. Do total de estações da Muzambinho apenas a de Monte Belo foi incluída em 29 de maio de 2014 na Lista do Patrimônio Cultural Ferroviário pelo Instituto Nacional do Patrimônio Histórico e Artístico Nacional (IPHAN, 2015). O curioso é que ela teria sido demolida e reconstituída em 2012, segundo informação da página eletrônica Estações Ferroviárias.[2]

Em razão da inundação provocada pela represa da Usina Hidrelétrica de Furnas (1957), sete estações do tronco principal submergiram já na década de 1960: Batista de Melo; Espera; Pontalete; Josino de Brito; Fama; Areado; e Harmonia – portanto, há menos de 60 anos da data de instalação dos trilhos.

A cartografia histórica da E. F. Muzambinho evidencia todo um esforço de implementação de um empreendimento rapidamente sucateado e esquecido.

O exercício aqui apresentado representa uma tentativa de estabelecer interface entre o patrimônio ferroviário, o contexto histórico de sua edificação, e a cartografia histórica.

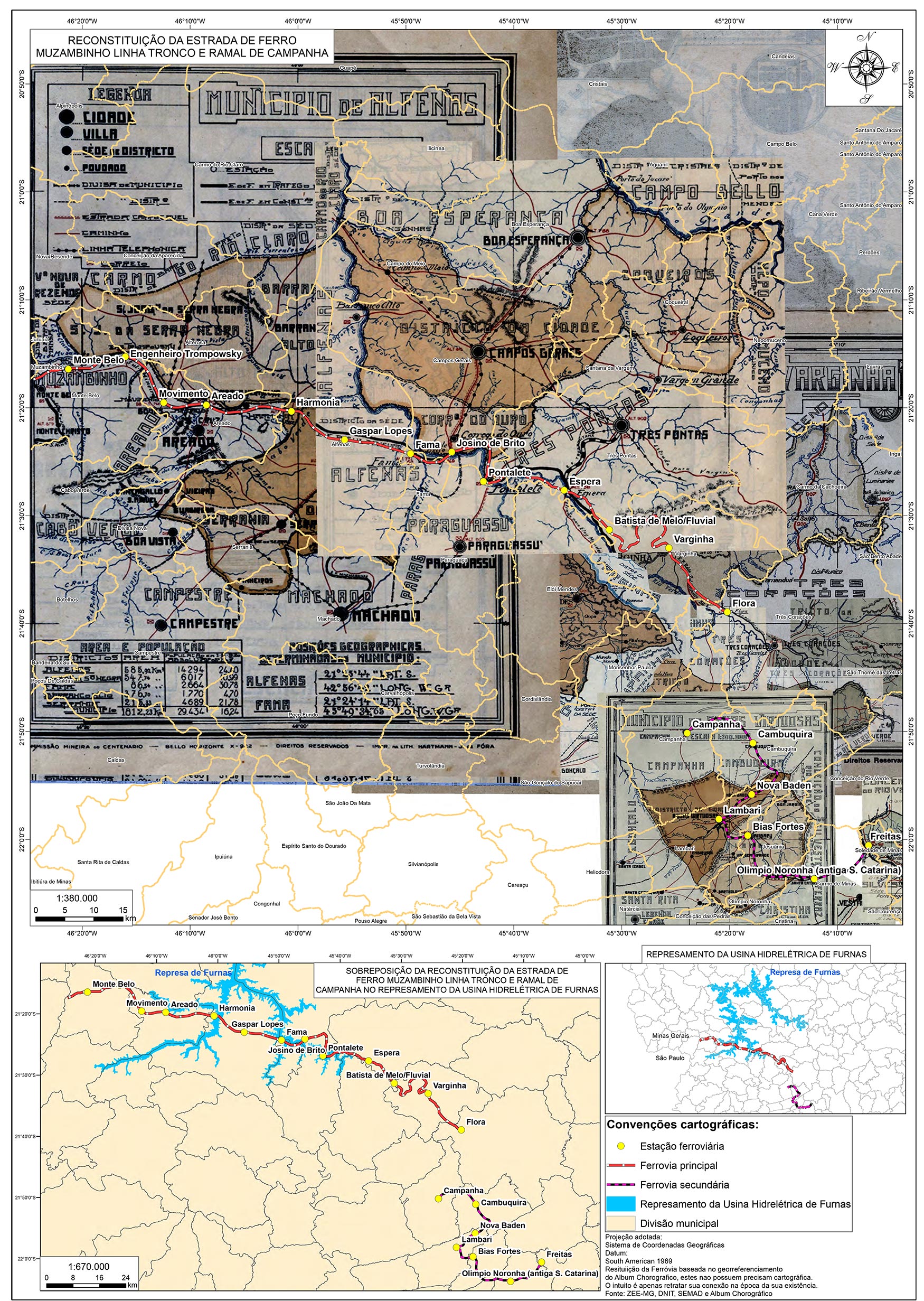

O mapa com a reconstituição da linha principal e do ramal da E. F. Muzambinho é apresentado a seguir.

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

O ALBUM CHOROGRAPHICO E A RECONSTITUIÇÃO DO TRAÇADO DA ESTRADA DE FERRO MUZAMBINHO

Referências Consultadas

COSTA, Maria Lúcia Prado. A Cia. Estrada de Ferro Muzambinho (1.887 -1.910) no Contexto do Desenvolvimento Ferroviário do Sul de Minas (1.870 - 1.910). Monografia apresentada para obtenção do título de Bacharel em História junto à Faculdade de Ciências Humanas da Universidade Federal de Minas Gerais. Belo Horizonte, 1985. Trabalho não publicado.

ESTAÇÕES FERROVIÁRIAS. Estações. Disponível em: http://www.estacoesferroviarias.com.br/. Acesso em: 12 jun. 2015.

INSTITUTO DO PATRIMÔNIO HISTÓRICO E ARTÍSTICO NACIONAL (IPHAN). Portaria n. 407, de 21 de Dezembro de 2010. Dispõe sobre o estabelecimento dos parâmetros de valoração e procedimento de inscrição na Lista do Patrimônio Cultural Ferroviário, visando à proteção da memória ferroviária. Disponível em: http://portal.iphan.gov.br/portal/baixaFcdAnexo.do?id=2933. Acesso em: 7 mai. 2015.

______. Bens do Patrimônio Cultural Ferroviário. Disponível em: http://portal.iphan.gov.br/pagina/detalhes/503. Acesso em: 7 mai. 2015.

LIMA, Vasco de Castro.A Estrada de Ferro Sul de Minas 1884-1934. Trabalho histórico-descritivo organizado pelo Secretario da Estrada. São Paulo: COPAG, 1934.



[1] Esta monografia foi apresentada para graduação em bacharelado do curso de História da Universidade Federal de Minas Gerais em 1985, por Maria Lúcia Prado Costa.

[2] Resposta à consulta ao IPHAN sobre o processo de inserção desta estação na Lista do Patrimônio Cultural Ferroviário sugeriu que cópia digital do processo poderia ser solicitada via Lei de Acesso à Informação, diretamente no portal: http://www.brasil.gov.br/barra#acesso-informacao. Correspondência eletrônica de diretora do DEPAM/IPHAN a luciaprado@biosconsultoria.com.br em 21 set. 2015.
